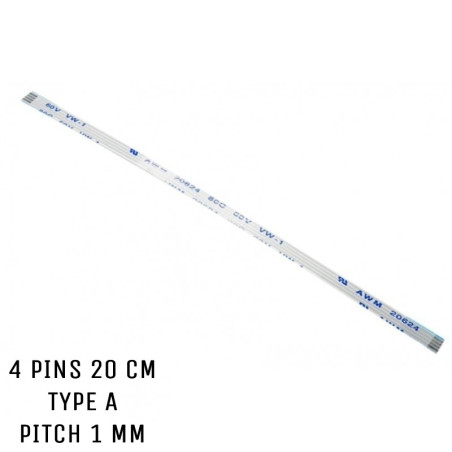

Nappe ZIF AWM 20624 80C 60V VW-1 4 pins 20 cm Type A Pitch 1 mm
7,90 €
Nappe de branchement ZIF, utilisable sur de nombreux appareils électroniques. Elle dispose de 4 contacts à chaque extrémité, contacts situés sur la même face, pour une longueur de 20 cm.
Une nappe ZIF est un câble flexible et plat permettant de relier et d’alimenter des composants électroniques.
Sa forme et son faible volume la rendent avantageuse dans la quête de miniaturisation des produits.
Les nappes ZIF diffèrent entre elles par leurs dimensions, le nombre de contacts ou l’emplacement de ces derniers sur les faces de la nappe.
Ce qu’on nomme le Pitch ou le Pas est la distance entre deux contacts, les plus courants étant les pas de 1 mm et de 0.5 mm. Le Pas a donc une incidence sur la largeur de la nappe.
L’autre point important à vérifier est le type de la nappe. On parle de type A et de type B pour différencier les nappes possédant les contacts de chaque bout sur la même face (Type A) et celles dont les contacts sont sur les faces opposées (Type B).
La référence présentée sur cette page possède 4 pins ou contacts sur la même face. Sa longueur est de 20 cm et sa largeur de 5 mm.
Elle équipe souvent les ordinateurs portables, notamment au niveau du Touchpad ou du bouton Power.
AWM20624-0420A1
Fiche technique
- Nombre de contacts
- 4 pins
- Pitch
- 1 mm
- Type
- A
- Longueur
- 200 mm
- Largeur
- 5 mm
Neuf
