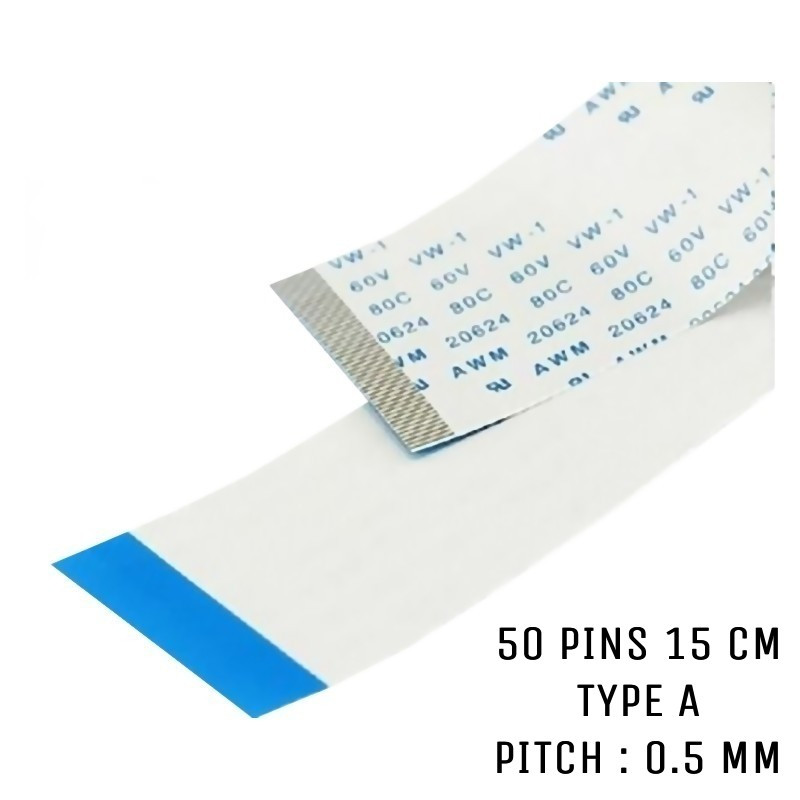

Nappe ZIF AWM 20624 80C 60V VW-1 50 pins 15 cm Type A Pitch 0,5 mm
8,90 €
Nappe ZIF de branchement pour de nombreux appareils électroniques et ordinateurs portables. Elle dispose de 50 contacts situés sur la même face. Sa longueur est de 15 cm.
Une nappe ZIF est un connecteur flexible et plat qui a pour fonction de raccorder entre eux deux composants électroniques.
Le fait qu'il soit plat, flexible et pliable lui donne de nombreux avantages pour les fabricants d'appareils engagés dans une course à la miniaturisation.
À noter que les inscriptions sur la nappe ne sont pas des références, mais indiquent simplement la tension et la chaleur pouvant être supportées par ce câble.
Ce qu'il faut vérifier, en plus du nombre de contacts, ce sont les dimensions et l'emplacement des pins à chaque bout de la nappe.
La largeur de la nappe dépend du Pitch, c’est-à-dire de l'écart entre deux contacts situés côte à côte.
Les nappes de Type A possèdent, à chaque bout, des contacts situés sur la même face du câble, tandis que celles de Type B ont des contacts sur les faces opposées.
Nous vous proposons ici une nappe à 50 pins, situés sur la même face à chaque extrémité de celle-ci. L'écart entre les contacts est de 0,5 mm. Enfin, ses dimensions sont de 15 cm pour la longueur et de 2,55 cm pour la largeur.
AWM20624-5015A5
Fiche technique
- Nombre de contacts
- 50 pins
- Pitch
- 0,5 mm
- Type
- A
- Longueur
- 150 mm
- Largeur
- 25,5 mm
